Dédoubleurs RJ45 compact MFF

Ajouter au Panier / Devis
Dédoubleurs RJ45 compact MFF
Ce dédoubleur permet de se connecter directement sur une prise RJ45 ou une baie de brassage en position verticale afin d'économiser de la place. Composé d'une entrée mâle et de 2 sorties femelles.

Dimensions (HxLxP) : 37 x 14 x 48 mm
Débit Ethernet : 100 Mbit/s
Disponible version blindée ainsi que 6 câblages différents selon la fonction recherchée.

Blindage/EcranFonction possibleRéférence
  • Sans
  • Avec
  • 2 Ethernet
  • 2 téléphones en parallèle
  • 1 Ethernet et 1 téléphone sur 2 fils
  • 2 bus T0
  • 1 Ethernet et 1 téléphone sur 4 fils
  • 2 téléphones sur 2 fils
  • DEDCM11 ou DEDCMB11
  • DEDCM13 ou DEDCMB13
  • DEDCM39 ou DEDCMB39
  • DEDCM74 ou DEDCMB74
  • DEDCM42 ou DEDCMB42
  • DEDCM41 ou DEDCMB41
panneau de brassage accessoire pour baie coffret armoire informatique rack 19 conforme à la norme ANSI/EIA RS-310-D
Conforme à la directive européenne 2002/95/CE
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Blindage
Câblage
Choix3
Référence :
DEDCM11

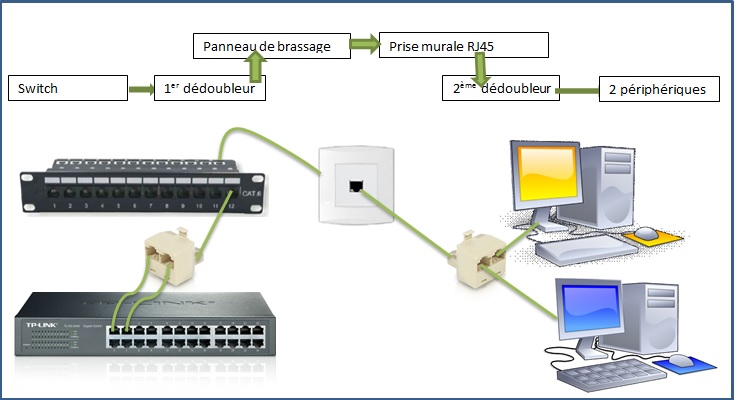

Cliquez sur un nom de fichier pour l'ouvrir ou cliquez avec le bouton droit puis choisissez -Enregistrer la cible sous ...- pour le télécharger en situation dans une baie
Dédoubleurs RJ45 Compact FFF

Ajouter au Panier / Devis
Dédoubleurs RJ45 Compact FFF
Dédoubleur composé d'une entrée femelle et de 2 sorties femelles RJ45.

Dimensions (HxLxP) : 42 x 20 x 53 mm
Débit Ethernet : 100 Mbit/s
Disponible en version blindée ainsi que 6 câblages différents selon la fonction recherchée.

Blindage/EcranFonction possibleRéférence
  • Sans
  • Avec
  • 2 Ethernet
  • 2 téléphones en parallèle
  • 1 Ethernet et 1 téléphone sur 2 fils
  • 2 bus T0
  • 1 Ethernet et 1 téléphone sur 4 fils
  • 2 téléphones sur 2 fils
  • DEDCF11 ou DEDCFB11
  • DEDCF13 ou DEDCFB13
  • DEDCF39 ou DEDCFB39
  • DEDCF74 ou DEDCFB74
  • DEDCF42 ou DEDCFB42
  • DEDCF41 ou DEDCFB41
panneau de brassage accessoire pour baie coffret armoire informatique rack 19 conforme à la norme ANSI/EIA RS-310-D
Conforme à la directive européenne 2002/95/CE
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Blindage
Câblage
Choix3
Référence :
DEDCF11

Cliquez sur un nom de fichier pour l'ouvrir ou cliquez avec le bouton droit puis choisissez -Enregistrer la cible sous ...- pour le télécharger Schema pour dedoubleurs FFF
Dédoubleurs RJ45 bretelle avec cordon 200 mm MFF

Ajouter au Panier / Devis
Dédoubleurs RJ45 bretelle avec cordon 200 mm MFF
Dédoubleur composé d'un câble Cat 5E mâle avec 2 sorties femelles.

Longueur du câble : 200mm
Débit Ethernet : 100 Mbit/s
Disponible en version blindée ainsi que pour 6 fonctions possibles

Blindage/EcranFonction possibleRéférence
  • Sans
  • Avec
  • 2 Ethernet
  • 2 téléphones en parallèle
  • 1 Ethernet et 1 téléphone sur 2 fils
  • 2 bus T0
  • 1 Ethernet et 1 téléphone sur 4 fils
  • 2 téléphones sur 2 fils
  • DEDBM11 ou DEDBMB11
  • DEDBM13 ou DEDBMB13
  • DEDBM39 ou DEDBMB39
  • DEDBM74 ou DEDBMB74
  • DEDBM42 ou DEDBMB42
  • DEDBM41 ou DEDBMB41
panneau de brassage accessoire pour baie coffret armoire informatique rack 19 conforme à la norme ANSI/EIA RS-310-D
Conforme à la directive européenne 2002/95/CE
Plusieurs références disponibles en cliquant sur les choix ci-dessous
Blindage
Câblage
Choix3
Référence :
DEDBM11

Adaptateur RJ45 4 en 1, 1 entrée M sur cordon

Ajouter au Panier / Devis
Adaptateur RJ45 4 en 1, 1 entrée M sur cordon
L’adaptateur RJ45 4 en 1 offre une alternative aux dédoubleurs et permet 2 utilisations possibles.
La première étant d’utiliser simultanément sur une même prise réseau rj45 :

  • Le téléphone analogique (L1)
  • Le téléphone IP (09xx) (L2)
  • un périphérique utilisant internet  (PC, imprimante, TV...) (ETH1)
Ou d'obtenir deux accès internet par la même prise comme le ferais une paire de dédoubleurs (ETH1 et ETH2)

Longueur du câble : 165mm
Dimensions (LxlxH) : 45 x 45 x 22 mm
Débit Ethernet : 100 Mbit/s
panneau de brassage accessoire pour baie coffret armoire informatique rack 19 conforme à la norme ANSI/EIA RS-310-D
Conforme à la directive européenne 2002/95/CE
L'adaptateur tout comme le dédoubleur s'utilise par paire
Blindé
Sortie
Choix3
Référence :
ADA4RJ

Cliquez sur un nom de fichier pour l'ouvrir ou cliquez avec le bouton droit puis choisissez -Enregistrer la cible sous ...- pour le télécharger Schema adaptateur cas 1 avec filtre adsl
Schema adaptateur cas 1 avec filtre maitre
Schema adaptateur cas 2 avec filtre adsl
Schema adaptateur cas 2 avec filtre maitre
Description d'un dédoubleur

Les dédoubleurs aussi appelés "éclateur de paire" permettent de connecter 2 périphériques en utilisant le même câble et donc de créer une 2ème connexion sur le même câble.
Cette deuxième connexion est dûe aux 2 paires non utilisées sur les 4.
Le dédoubleur permet donc d'utiliser ces 2 paires pour créer une deuxième connexion et ainsi relier par exemple 1 PC et une imprimante, un PC et un téléphone etc ...
Les dédoubleurs sont toujours utilisés par paire.

Attention cependant en utilisant un dédoubleur on ne pourra plus obtenir 1 Gbits/s (les 4 paires sont nécessaires pour une communication à un 1Gbits/s, et seulement 2 paires pour 100Mbits/s).


Blindé
Sortie
Choix3
ADA4RJ

Cliquez sur un nom de fichier pour l'ouvrir ou cliquez avec le bouton droit puis choisissez -Enregistrer la cible sous ...- pour le télécharger Schema dedoubleurs telephone et PC
Schema dedoubleurs 2 PC
